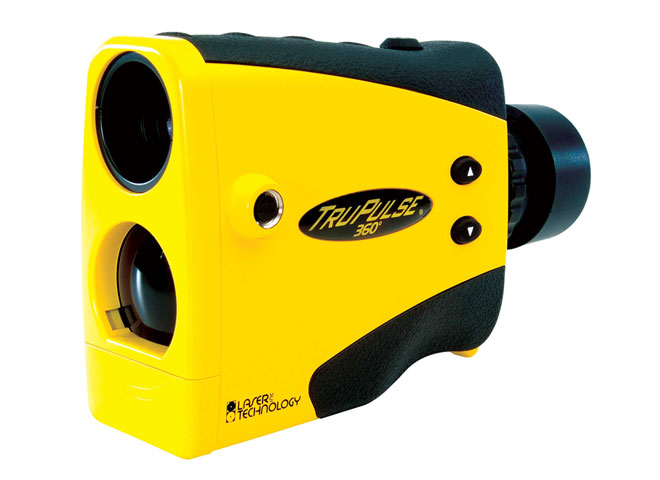

美国图帕斯激光测距测高仪Trupulse 360/B描述
美国激光技术公司(Laser Technology, Inc. )推出的图柏斯™ 360, 是性价比高的一款专业激光测距测高仪,具有可测距,测倾斜角和方位角,可测高,尤其是可以测量空间任意两点间的跨距等功能。
该款产品继承了图柏斯™ 200的所有优点,并涵盖了其所有功能。图柏斯™ 360全球独有的三轴电子罗经和三轴倾角传感器新技术,使得仪器升级为一个简约的全站仪。允许使用者以任意姿态进行任意测量.便利于林业资源清
查、输电线路巡检、及各类工程的前期勘察设计野外数据采集使用。
美国图帕斯激光测距测高仪Trupulse 360/B特点
• 美国激光技术公司(Laser Technology Inc)原装进口.
• “测量瞄准一体化”望远镜式设计,更使得您在瞄准的同时即可测量并读数,大大减少了视差,使测量更准确.
• 内置电子罗经,可测方位角。
• 空间任意两点间测跨距:对空间中任意两个目标,只需分别瞄准且按下测量键,即可直接测得两目标之间的斜距(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数,无需走到现场,更省时高效且安全.
• 涵盖了TruPulse200/B的所有功能,继承优点,并集免反射棱镜激光测距、垂直角传感器、电子罗经于一身,使得仪器升级为一个简约的全站仪.
• RS232串口或蓝牙通讯,测量数据可实时传输至PC、GPS等设备。
• 独有的TruVector TM三轴倾角和三轴电子罗经新技术,可允许您进行任意姿态操作,真正体验360度测量的新感觉.
美国图帕斯激光测距测高仪Trupulse 360/B规格
尺寸: 12厘米 x 5厘米x 9厘米
重量: 285克
数据通信: 串行,通过有线RS232(标准)或无线蓝牙(适用于TruPulse360B)
电源:额定3.0伏直流电;
电池类型: (1)CRV3或(2)AA
电池使用时间: AA: 约43,000次测量 (蓝牙启用,37,000次)
CRV3:约86,000次测量 (蓝牙启用,74,000次)
视力安全: FDA一级(Class1)(CFR 21)
环境: 防撞、防水和防尘 (NEMA 3, IP 54)
温度: -4° F到+140° F (-20° C到+60° C)
光学: 7倍放大率(视野:100米@915米处)
显示器: 观测器内液晶LCD显示器
操作方式: 竖握操作
单位: 英尺、码、米和度
脚架: 标准相机脚架安装孔 1⁄4″ ~20母螺纹、
美国图帕斯激光测距测高仪Trupulse 360/B测量范围
距离: 0~1,000米(一般目标), 0~2,000米(反射性目标)
倾角: ±90 度
方位角: 0至359.9度
精确度:
距离: ±30厘米(一般目标) ±30厘米~1米 (微小和灰暗目标)
倾角: ±0.25 度
方位角: ±1 度
测量模式: 水平距离、垂直距离、斜距和倾斜角(或百分比斜率)
灵活的三点高差测量程序(可自动排序)
空间任意两点间测跨距程序
目标模式: 标准、最近距、最远距、连续和过滤(要求使用反射器和树叶过滤器)模式。
注明: 所有规格均可能变更,恕不事先通知,请参阅LTI网站中的当前规格.
图柏斯TruPulse360/B的功能优势在于:
能让您真正体验从任意角度进行操作的360度测量的感觉。
1) 可测方位角,可进行单点测距测角、两点测跨距、三点测高等功能操作:
单点测量(SD/HD/VD/INC/AZ)、两点测跨距(ML)、 三点测高度差(HT).
2) 空间中任意两点间测跨距:
可直接测量空间中任意不可见两点之间的直线距离(SD)/水平距(HD)/垂直距(VD)/倾斜角(INC)(或坡度)/方位角(AZ)等参数,并可实时读取数据.
图1(单点测量测斜距、垂直距、水平距、倾斜角) | 图2 (三点测高差) |
图3 (三维ML垂直向两点测跨距和坡度) | 图4(三维ML测量跨距参数) |
三维ML(即:3D ML)功能图示详解
通过内置的三维空间接线例行程序测空间任意两点间跨距功能的说明(如上图3、4所示)
三维空间接线程序计算描述三维空间(连接矢量)中两点之间的距离和角度关系. 通过两点测量,即可获得并显示三维空间中两不可见点(或目标)间的直线距(SD)、水平距(HD),垂直距(VD),倾斜角(INC)或坡度值.方位角(AZ).
该简单测量程序提示你对目标进行两次测量: “Shot 1” 和 “Shot 2”. 图柏斯TruPulse 利用结果计算两点间的五个参数值: HD, VD, SD, INC,AZ.
HD: 水平距: 不可见线的水平部分.
VD: 垂直距: 点#1 和点 #2之间的高度变化.
SD: 斜距: 不可见线的长度.
INC: 倾斜角: 点#1 和点 #2之间的倾斜角度
AZ: 方位角: 点#1 和点 #2之间的水平角度
该产品现已在环保、电力、林业、电信、水利、矿业、地质、石油、测绘、科研院所、高校、安监局等行业及领域获得良好的口碑及很好的使用效果。
